1. 系统概述

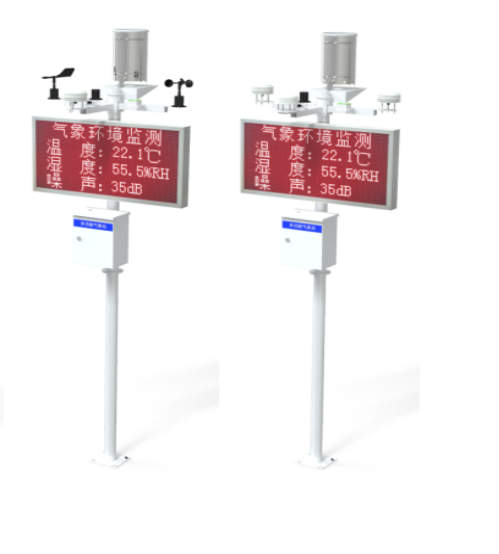

NFS-QX1000室外气象环境监测站是一款我司标准配置的气象站。该设备具有1路ModBus-RTU主站接口（可顺利获得此接口连接我司485变送器：1路TSP,1路pm2.5，1路pm10，1路风速，1路风向，4路土壤温度+水分，4路土壤EC+PH，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢，1路氧气，1路空气质量，1路负氧离子，1路氨气，1路TVOC）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量）、1路氮磷钾，2路继电器输出（选配）；该设备可顺利获得GPRS上传或网口上传方式将数据上传值监控软件平台，同时该气象站还带有1路ModBus-RTU从站接口也可将数据顺利获得485通信的方式上传至客户的监控软件或PLC组态屏等；还能外接1路LED屏显示（默认点阵数96*48）。

1.1 功能特点

n 具有1路ModBus-RTU主站接口可接入我司485变送器：TSP、pm2.5/pm10、风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、氮磷钾、蒸发量、负氧离子、NH3、TVOC等变送器。

n 外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。

n 选配2路继电器输出，可做远程手动控制。

n 1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台，还可选择插网线来顺利获得网口上传。

n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接室外屏（选配）。

n 可外接1路室外LED单色显示屏，默认点阵96*48（最大点阵数1024*256）。

n 多种测量要素可自由搭配。

n 可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。

n 支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。

n 设备唯一8位地址，易于管理识别，可搭配我司给予的多种软件平台。

1.2 技术参数
